今天小编为大家带来一篇关于先进封装中3D封装技术介绍~

电子集成技术分为三个层次，芯片上的集成，封装内的集成，PCB板级集成，其代表技术分别为SoC，SiP和PCB（也可以称为SoP或者SoB）

目前先进封装中按照主流可分为2D封装、2.5D封装、3D封装三种类型。

3D封装：

3D封装和2.5D封装的主要区别在于：2.5D封装是在Interposer上进行布线和打孔，而3D封装是直接在芯片上打孔和布线，电气连接上下层芯片。3D集成目前在很大程度上特指通过3D TSV的集成。

3D集成和2.5D集成的主要区别在于：2.5D集成是在中介层Interposer上进行布线和打孔，而3D集成是直接在芯片上打孔（TSV）和布线（RDL），电气连接上下层芯片。

物理结构：所有芯片和无源器件均位于XY平面上方，芯片堆叠在一起，在XY平面的上方有穿过芯片的TSV，在XY平面的下方有基板的布线和过孔。

电气连接：通过TSV和RDL将芯片直接电气连接

3D集成大多数应用在同类芯片堆叠中，多个相同的芯片垂直堆叠在一起，通过穿过芯片堆叠的TSV互连，如下图所示。同类芯片集成大多应用在存储器集成中，例如DRAM Stack，FLASH Stack等。

同类芯片的3D集成示意图：

不同类芯片的3D集成中，一般是将两种不同的芯片垂直堆叠，并通过TSV电气连接在一起，并和下方的基板互连，有时候需要在芯片表面制作RDL来连接上下层的TSV。

1.台积电的SoIC技术：

台积电SoIC技术属于3D封装，是一种晶圆对晶圆(Wafer-on-wafer)的键合技术。SoIC技术是采用TSV技术，可以达到无凸起的键合结构，把很多不同性质的临近芯片整合在一起，而且当中z关键、z神秘之处，就在于接合的材料，号称是价值高达十亿美元的机密材料。

SoIC技术将同质和异质小芯片集成到单个类似SoC的芯片中，具有更小尺寸和更薄的外形，可以整体集成到先进的WLSI（又名CoWoS和InFO）中。从外观上看，新集成的芯片就像一个通用的SoC芯片，但嵌入了所需的异构集成功能。

2.英特尔的Foveros技术：

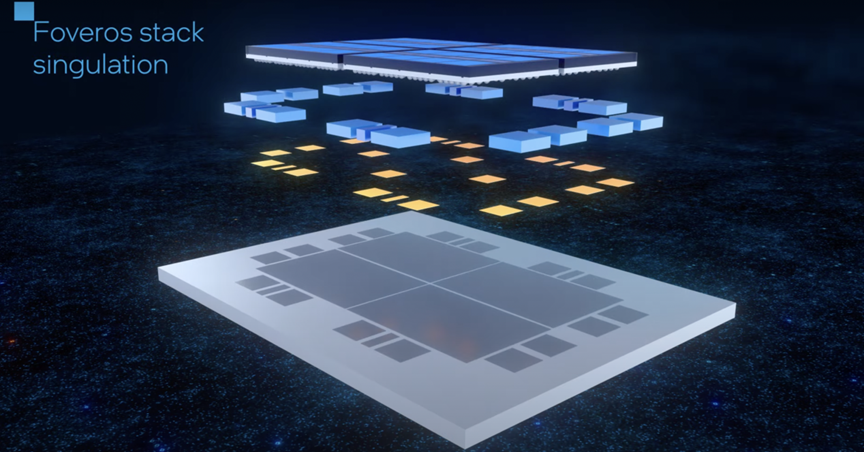

从3D Foveros的结构上看，z下边是封装基底，之上安放一个底层芯片，起到主动中介层的作用。在中介层里有大量的TSV 3D硅穿孔，负责联通上下的焊料凸起，让上层芯片和模块与系统其他部分通信。

3.三星的X-Cube 3D封装技术：

使用TSV工艺，目前三星的X-Cube测试芯片已经能够做到将SRAM层堆叠在逻辑层之上，通过TSV进行互联，制程是他们自家的7nm EUV工艺。

4.长电科技的扩展eWLB：

长电科技基于eWLB的中介层可在成熟的低损耗封装结构中实现高密度互连，提供更高效的散热和更快的处理速度。3D eWLB互连（包括硅分割）是通过独特的面对面键合方式实现，无需成本更高的TSV互连，同时还能实现高带宽的3D集成。

5.华天科技的3D-eSinC解决方案：

华天科技称，2022年将开展2.5D Interpose FCBGA、FOFCBGA、3D FOSiP等先进封装技术，以及基于TCB工艺的3D Memory封装技术，Double Sidemolding射频封装技术、车载激光雷达及车规级12英寸晶圆级封装等技术和产品的研发。

6.芯片封装清洗

芯片封装清洗：合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是z备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量z主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。
